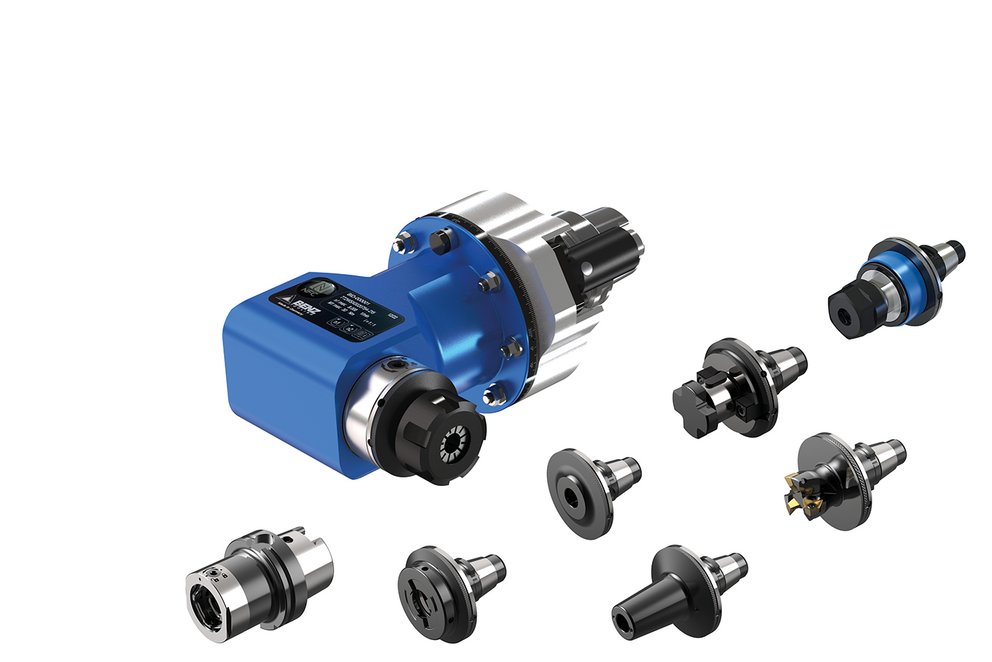

Modulares Schnellwechselsystem
Ihre Vorteile mit BENZ Solidfix® auf einen Blick
- Minimierung von Rüst- und Nebenzeiten
- Produktivitätssteigerung
- Wechsel des voreingestellten Werkzeugs innerhalb von Sekunden
- Einfache Handhabung durch Einhandbedienung ohne Spezialwerkzeug
- Weggesteuertes Spannen (180°) – Anziehen ohne Drehmomentschlüssel möglich
- Geringerer Investitionsaufwand
- Bediensicherheit durch Ausfallsicherung

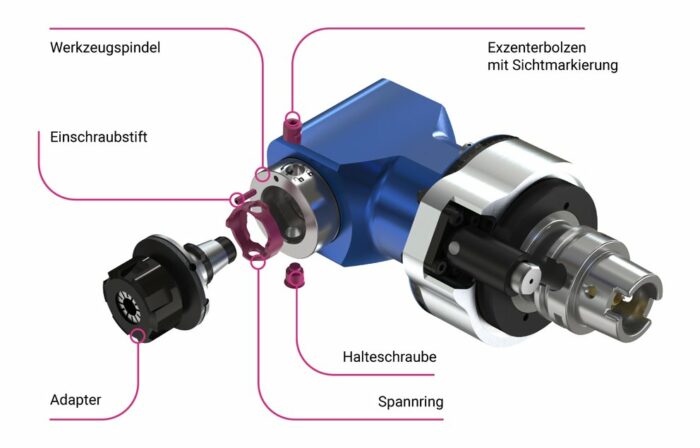

Systemaufbau BENZ Solidfix®
Durch die Kombination einer spielfreien Kegelzentrierung mit einer extrem großen Plananlage, verbunden mit hohen Einzugskräften, bietet BENZ Solidfix® ein Höchstmaß an Kippsicherheit und Stabilität, die auch die Anforderungen bei Fräsbearbeitungen erfüllen.
Die hohe Drehmomentübertragung und die hohen möglichen Drehzahlen kennzeichnen ebenfalls die Leistungsfähigkeit. Dies unterstützt ein spezieller Spannmechanismus, der zentral, querkraftfrei wirkt und zusammen mit den hochpräzisen und kompakten Bauteilen Bestwerte bei Rundlauf, Biegefestigkeit und Wiederholgenauigkeit erzielt.
Bedienerfreundlich,
stabil und höchst präzise
Leistung
- Kompakte Bauform
- Große Plananlage
- Hohe Systemsteifigkeit (fräsgeeignet)
- Hohe Drehmomentübertragung
- Hohe Drehzahlen (wuchtneutraler Aufbau)
- Automatische Ausstoßfunktion
Präzision
- Sehr hohe Rundlaufgenauigkeit < 5 µm auf 30 mm
- Hohe Wiederholgenauigkeit
- Zentrale, querkraftfreie Krafteinleitung
- Spielfreie Kegelzentrierung
Sicherheit
- Verliersicherung über Sicherheitsbajonett
- Selbstsichernde Spannfunktion
- Vermeidung von Fehlbedienung
- Erfüllt Maschinenrichtlinie nach 2006/42/EG
PDF'S

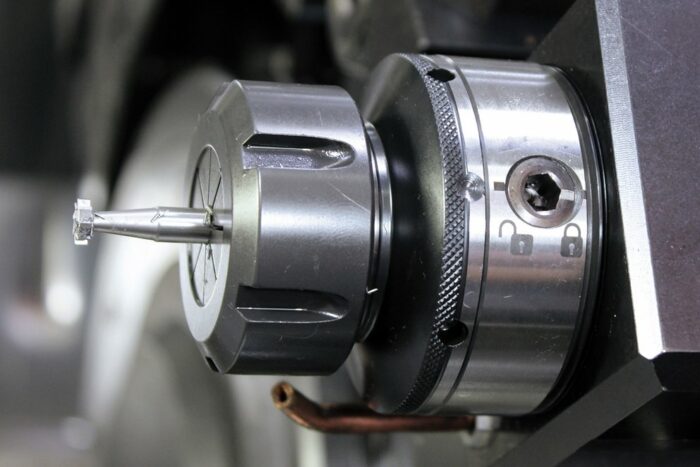

Schneller Werkzeugwechsel
in weniger als 20 Sekunden
Neben immer höheren Schnittgeschwindigkeiten und Genauigkeitsanforderungen ist die Reduzierung von Rüst- und Maschinenstillstandszeiten ein zentrales Thema in der spanenden Fertigung. Ein wesentlicher Erfolgsfaktor ist die Integration einer modularen Werkzeugschnittstelle.
Das Grundprinzip und der zentrale Vorteil von modularen Werkzeugsystemen liegt darin, dass parallel zum Zerspanungsprozess die Werkzeugadapter außerhalb der Maschine voreingestellt werden können und einsatzbereit zur Verfügung stehen.
