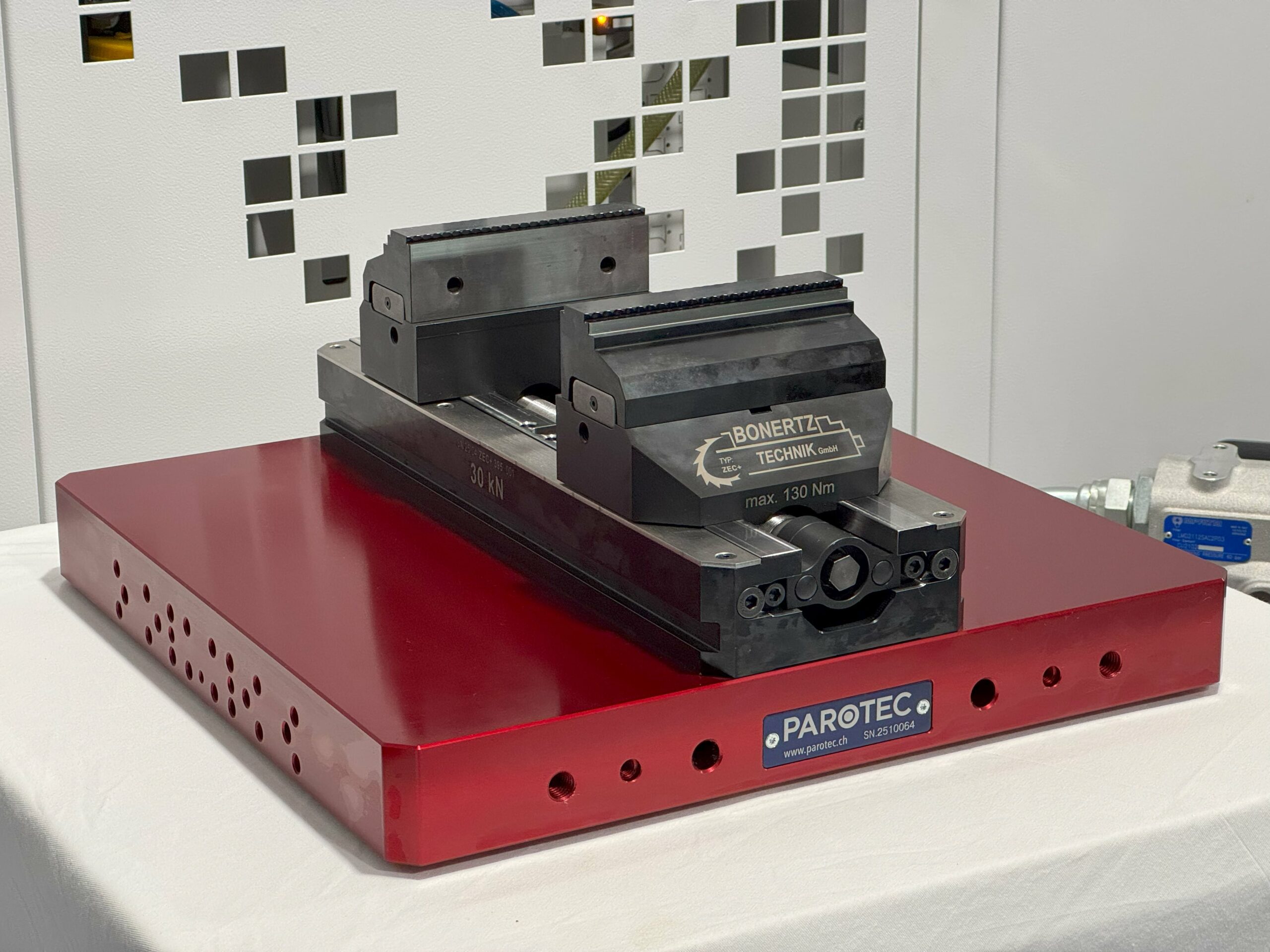

ZEC +
Der modulare Schraubstock für maximale Flexibilität
Der ZEC+ von Bonertz steht für intelligente Schraubstocktechnik auf höchstem Niveau. Entwickelt für höchste Ansprüche in der Horizontalbearbeitung und Palettenautomation, überzeugt der ZEC+ durch modulare Vielseitigkeit, extreme Spannkraft und höchste Präzision.
Egal ob Einzelspannung, Serienfertigung oder Sonderbauteile – der ZEC+ bietet durchdachte Lösungen für maximale Prozesssicherheit und Wirtschaftlichkeit.
Auch der ZEC+ verwendet die für den HEC+ und HPC+ 5-Achs-Spanner entwickelten Schnellwechselsysteme und reduziert die Rüstzeiten dadurch um bis zu 90%!
Der ZEC+ so flexibel wie Ihre Anforderungen
ZEC +
Zentri Efficient Clamp
- Modularer Aufbau für maximalen Spannbereich
- Optimale Zugänglichkeit im 5-Achs-Betrieb
- Schneller Backenwechsel – kein Werkzeug erforderlich
- Höchste Spannkraft von bis zu 35 kN
- CAD-Daten (STP) für einfache Integration in Ihre Planung
- Automatisierungsfreundlich dank Gewichtsoptimierung
- „Dritte Hand“-Funktion – ideal für Spanntürme
- Zubehör/Spannbacken passend für HPC+ HEC+ und ZEC+
Allgemeines
Der ZEC+ vereint durchdachte Technik mit höchster Fertigungsqualität. Entwickelt für maximale Flexibilität in der modernen Zerspanung – ideal für automatisierte Prozesse und wechselnde Anforderungen.
Schnellwechselsystem
Dank werkzeuglosem Schnellwechselsystem lassen sich Aufsatzbacken in Sekundenschnelle tauschen – für minimale Rüstzeiten und maximale Maschinenlaufzeiten.
8 Spannerfunktionen
- Zentrisch spannen
- Schwimmend zentrisch spannen (Master/Slave)
- Doppelspannen
- Doppelspannen mit Sägeschnittausgleich +/- 4mm
- Doppelspannen unterschiedlicher Bauteilgrößen mit Sägeschnittausgleich +/- 4mm
- Sechste Seite, dank planparallelen Auflageflächen für Parallelleisten
- Doppelspannen 6. Seite mit Toleranzausgleich +/- 4mm
- Doppelspannen 6. Seite unterschiedlicher Bauteilgrößen mit Toleranzausgleich +/- 4mm
Dritte Hand-Funktion
Die integrierte Dritte Hand-Funktion sorgt mit 2,2 kN (224 kg) Vorspannkraft für sicheren Halt des Werkstücks vor dem endgültigen Spannen. Ideal beim Einsatz auf Spanntürmen – für einfaches Positionieren, freie Hände und mehr Effizienz beim Rüsten.
Spannbackenzubehör
Mit dem vielfältigen Spannbackenprogramm (passend für HPC+, HEC+ und ZEC+) deckt der ZEC Zentrum-Spanner ein breites Werkstückspektrum ab.
Beispielsweise:
- Gripp-Backen zur Rohteilbearbeitung
- Glatte-Backen zur Fertigteilbearbeitung
- Pendelbacken (Ausgleichbewegung ±25°),
- Niederzugbacken (winkelgenaues Spannen)
- störkonturfreie Kleinteilspannung
erhöhte Grundbacken
Durch erhöhte Grundbacken ist dieser Spanner störkonturoptimiert für die 5- und 6- Seitenbearbeitung. Mit einem Spanner gelingt die Fertigung von kleinen bis großen Bauteilen. Die Anschaffung und der Umbau von verschiedenen Zentrischspannern entfällt. Des Weiteren benötigt man in vielen Fällen auch kein mechanisches Nullpunktspannsystem.
Flyer downloaden
Erleben Sie, wie ZEC+ Schraubstock Ihre Spanntechnik auf das nächste Level heben. Unser Prospekt zeigt Ihnen praxisnah, wie unsere Schraubstöcke durch Präzision, Flexibilität und Langlebigkeit Ihre Fertigung effizienter machen. Jetzt herunterladen und den Vorsprung sichern!
