Modulares Schnellwechselsystem

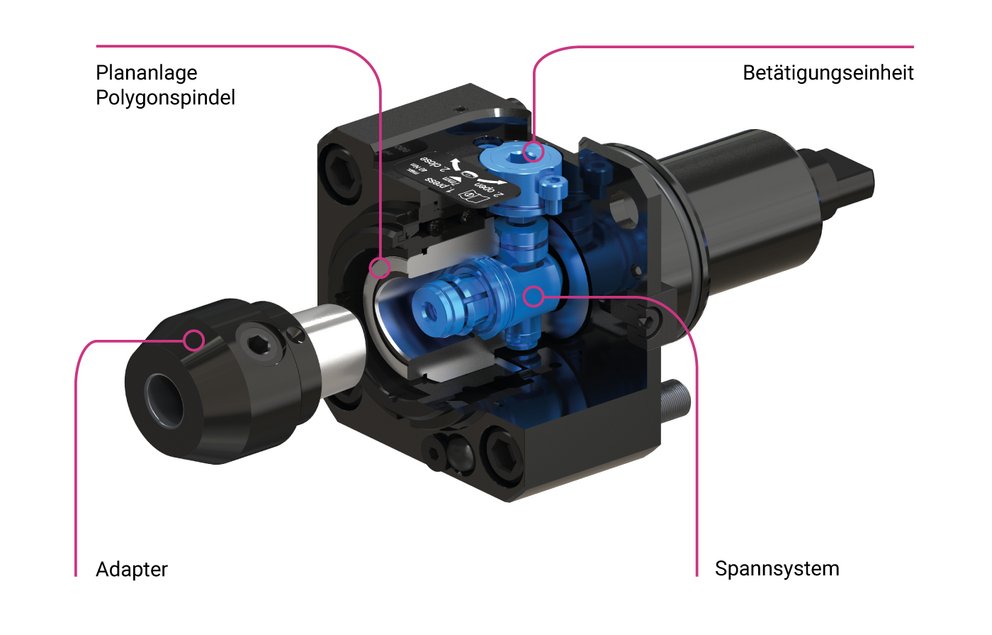

Systemaufbau BENZ CAPTO™
Das Modulare Schnellwechselsystem BENZ CAPTO™ garantiert durch die durchdachte Integration des Spannsatzes in die Spindel eine äußerst kompakte Bauform. Eine spezielle Spannkinematik sorgt für Spannkräfte, die deutlich über den Vorgaben der ISO/DIS 26623-2 liegen.
BENZ CAPTO™ kann zum Drehen, Fräsen und Bohren eingesetzt werden mit bis zu 100 bar Kühlmitteldruck. Das System eignet sich insbesondere für die Schwerzerspanung
Ihre Vorteile mit BENZ CAPTO™ auf einen Blick
Leistung
- Kompakte Bauform / kurze Ausführung
- Spezielle Spannkinematik für Spannkräfte, die deutlich über den Vorgaben der ISO/DIS 26623-2 liegen
- Kühlmitteldruck bis 100 bar
- Ideal für schwere Zerspanung
Präzision
- Stabilität und Steifigkeit bei zugleich hoher Flexibilität
- Kurze Auskraglänge garantiert hohe Schnittgeschwindigkeiten und Oberflächengüten
Handhabung
- Schneller Werkzeugwechsel mit zusätzlichem Rastmechanismus
- Optisch ersichtlicher Selbsthemmbereich mit 100°
- Betätigungsdrehmoment: 50 Nm (C4)
Sicherheit
- Ab 75° Drehwinkel liegt bereits eine prozesssichere Werkzeugspannung vor
- Visuelle Kennzeichnung > korrekte Spannung des Werkzeugs sofort ersichtlich
- Zusätzliche Rastfunktion des Spanners > verhindert unkontrolliertes Herausfallen des Werkzeughalters
PDF's
Rüstzeiten minimieren, Bearbeitungsqualität steigern
Neben immer höheren Schnittgeschwindigkeiten und Genauigkeitsanforderungen ist die Reduzierung von Rüst- und Maschinenstillstandszeiten ein zentrales Thema in der spanenden Fertigung. Ein wesentlicher Erfolgsfaktor ist die Integration einer modularen Werkzeugschnittstelle.
Im Video sehen Sie Schritt-für-Schritt den Werkzeugwechsel am Revolver mit BENZ Capto™.
