Mehrspindler
Bearbeitungszeiten senken, Wirtschaftlichkeit erhöhen
Unser Ziel ist es, Ihren Fertigungsablauf zu optimieren. BENZ Mehrspindelköpfe unterstützen Sie bei der wirtschaftlichen Komplettbearbeitung Ihrer Werkstücke, indem sie die Haupt- und Nebenzeiten minimieren und damit Ihre Produktionskosten reduzieren.
Typischerweise kommen Mehrspindelköpfe bei mittleren bis großen Serien zum Einsatz.
Unbegrenzte Möglichkeiten
Die Einsatzmöglichkeiten sind nahezu unbegrenzt: Bohren, Gewindeschneiden, Senken, Reiben, Fräsen und vieles mehr. Genauso unbegrenzt ist auch die Produktvielfalt. Basierend auf bewährten Standardkomponenten, erarbeiten wir in enger Abstimmung mit Ihnen die genau für Sie passende Lösung:
- vom kleinen, kompakten Kopf mit zwei Spindeln bis zum vielspindligen XXL-Aggregat
- einwechselbar oder festangeflascht (stationär)
- vom Leichtgewicht bis zum 5 Tonnen Schwergewicht.
Eines ist allen BENZ Mehrspindelköpfen gleich: sie bestechen durch höchste Leistungsfähigkeit, Präzision in der Bearbeitung und Qualität, mit der Sie einen Schritt voraus sind.

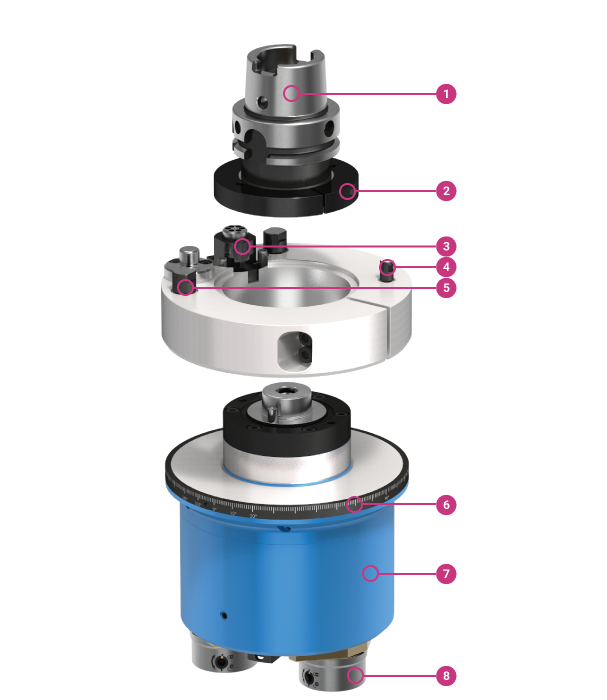

Systemaufbau
- Antriebskegel / Maschinenschnittstelle: Zur Aufnahme des Winkelkopfes in die Maschine. Alle gängigen Antriebskegel erhältlich. Sonderanbindungen nach Spezifikation
- Arretierscheibe: Sichert in Kombination mit der Arretierhülse und dem Arretierstift die exakte Winkelstellung des Antriebskegels zur Drehmomentstütze
- Verriegelung: Die Verriegelung des Antriebskegels verhindert – zusammen mit der Arretierscheibe – das Verdrehen des Antriebs im nicht eingewechselten Zustand. So wird die genaue Ablage im Werkzeugwechselmagazin ermöglicht. Beim Einwechseln des Mehrspindelkopfes in die Maschine wird die Verriegelung durch den Stopp-Block betätigt und der Antrieb freigegeben
- Drehmomentstütze: Sichert den Mehrspindelkopf gegen das Verdrehen während der Bearbeitung, indem sie ihn an die Maschinenspindel fixiert. Wird in der Regel maschinenspezifisch an den jeweiligen Maschinentyp angepasst. Alternativ: Standard-Drehmomentstütze von BENZ
- Abstützpunkte: Zusätzliche Abstützpunkte sorgen für maximale Stabilität und Genauigkeit während der Bearbeitung
- Skalenring 360° (Optional): Zur manuellen, stufenlosen Verdrehung des Mehrspindelkopfes in einen gewünschten Arbeitswinkel. Fixierung über Klemmschrauben
- Bohrkopf: Materialauslegung abgestimmt auf die Anwendung (hochfestes Aluminium für ein minimales Wechselgewicht, Stahl/Guss fü maximale Steifigkeit. Hochleistungsgetriebe mit gehärteten und geschliffenen Zahnrädern für maximale Leistungsübertragung
- Werkzeugaufnahme / Spannsystem: Zur Aufnahme des Werkzeugs. Ausführung nach Kundenspezifikation. Zentraler Kühlmittelaustritt durch Spindeln oder Kühlmittelrohre möglich. Kühlmitteldruck bis zu 100 bar. Trockenlauf möglich
